本對比測試實驗于2013年6月25日在南京水科院鐵心橋?qū)嶒?yàn)基地高速水流實驗室濃度水槽中進行。實驗中采用了由挪威Nortek公司出產的ADV和由南京昊控軟件技術有限公司出產的PUWPIV-1110A型便攜式水下粒子圖像測速儀進行對比實驗。PUWPIV-1110A型粒子圖像測速儀的照相組件浸沒于水槽之中，照相組件窗口與水槽流動方向平行。激光組件放置于水槽下方。發射的激光從水槽的有機玻璃底部透射至水中。激光平面與底面垂直，與平均流動方向平行。照相組件窗口距梯形水槽底角為71厘米，距激光平面25厘米。ADV被布置于PIV激光面的后方5厘米處，因而其測量點位于激光平面之內，ADV的采樣頻率為20Hz。

實驗現場截面示意圖

通過對獲取數據的處理，我們得到瞬時流場和平均流速剖面，并觀測到該流動中的湍動渦結構。瞬時流場是斷面各點流速減去斷面平均流速的結果，由于斷面平均流速并不是時均流速，所以此流速和脈動流速有所不同。

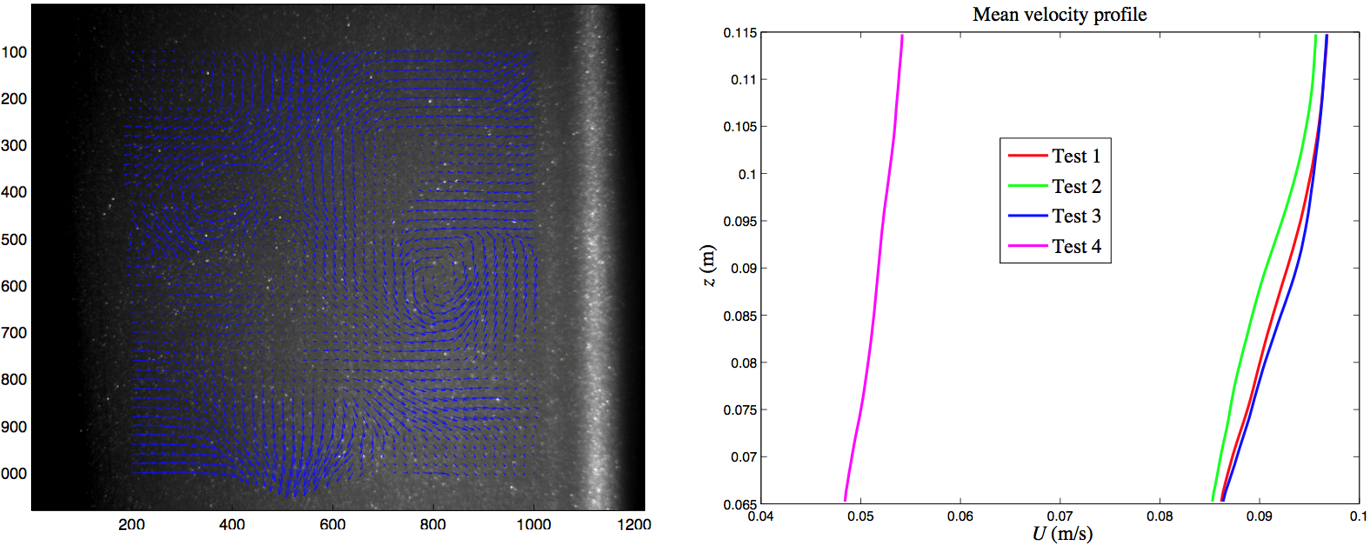

瞬時流場與平均流速剖面圖

實驗比對結果如下：

1.ADV探頭位于距底部高程約9 厘米處。平均流速約9厘米／秒，結果如下圖（左）所示。

2.ADV探頭位于距底部高程約6 厘米處。平均流速約5厘米／秒，結果如下圖（右）所示。

PUWPIV與ADV的對比測試結果

通過與標準實驗室測流儀器（ADV）的對比，證明了PUWPIV達到了較高的測量準確度。與ADV相比，PIV有如下主要優勢：

1.  PUWPIV可測二維流速在二維平面上的瞬時分布，因而可方便的測量流動統計量的剖面結構，而ADV只能測量一點的瞬時速度

2.  PUWPIV測量的空間分辨率可靈活調節，可高于ADV的空間分辨率

3.  PUWPIV可利用高分辨率的特性直接估算湍流的能量耗散，而不需應用速度能量譜慣性區的假設來估算。事實上在較低流速工況下，此能量譜慣性區可能不存在，或誤差較大

4.  PUWPIV可利用k-e模型通過對湍動能及耗散率的同時測量估算出渦粘滯／混合系數，而ADV往往無法得到此信息

5.  PUWPIV在測量時可布置在流體中，這給實驗室測量和野外測量提供了更廣泛的應用前景
